سالن ورزش پنج هزار نفری

اثر جهانگیر درویش

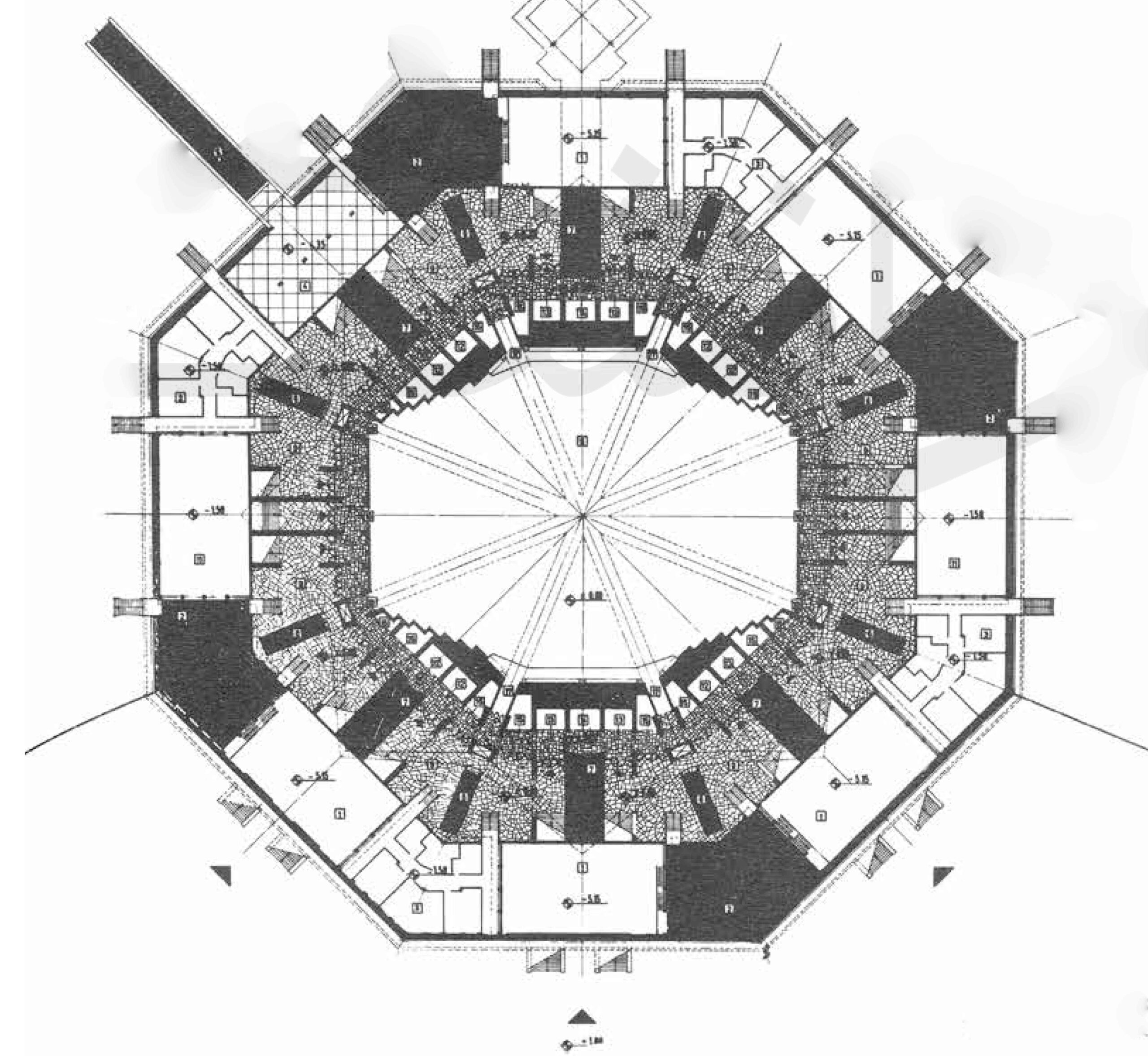

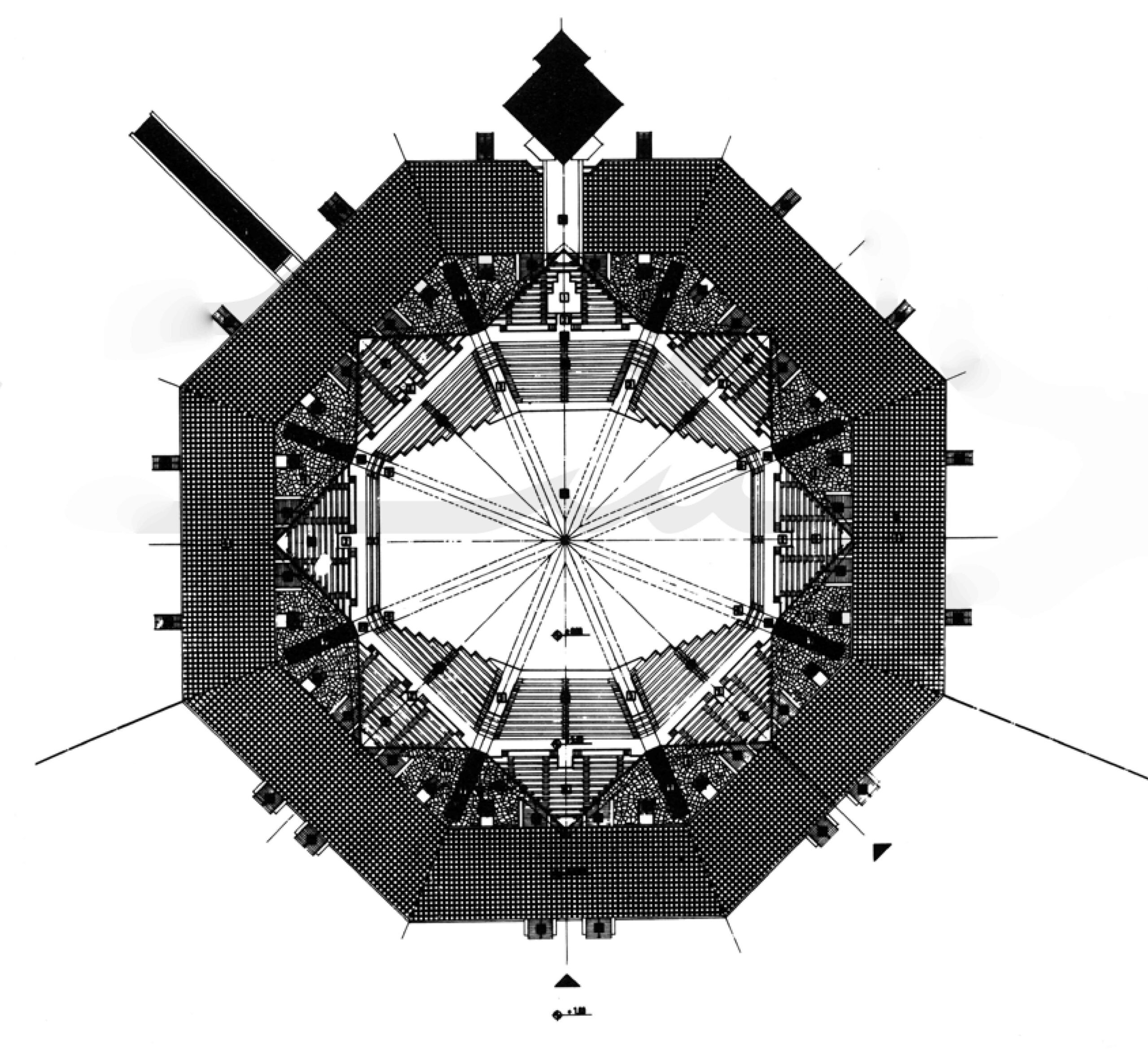

این سالن متشکل از يك سالن نمایشات ورزشی مرکزی با جای قانونی برای پنج هزار بیننده و هفت سالن تمرینی در اطراف سالن مرکزی به صورت هشت ضلعی طرح شده است امکانات مسابقه نمایشی عبارتند از بسکتبال والیبال – بکس – وزنه برداری – کشتی و تمام ورزش های مشابه به اضافه امکان برگزاری مسابقه تنیس با حداکثر ارتفاع مورد لزوم در صورتیکه سالن خارج از اوقات نمایش ورزش برای تمرین بخواهد مورد استفاده قرار گیرد در جهت محور عرضی امکان ایجاد سه زمین تمرین بسکتبال و والیبال وجود دارد که علاوه بر آن در دو طرف محور طولی امکان تمرین نرمش و ورزشهای سبک می باشد.

سالن های تمرین اطراف که بین دو قسمت سرویسهای بهداشتی و اداری و کنترل سالن قرار گرفته اند میتوانند هم در مجموعه سالن و هم بطور مستقل و جداگانه فعالیت کنند.

دو سالن تمرینی در دو جهت طولی سالن مرکزی برای گرم کردن بدن قبل از شروع مسابقه تخصیص داده شده است که هنگام برگزاری مسابقات تیمهای مقابل مستقل و با سرویسهای مخصوص خود و در دو جهت طولی زمین مرکزی مستقیماً وارد سالن شوند.

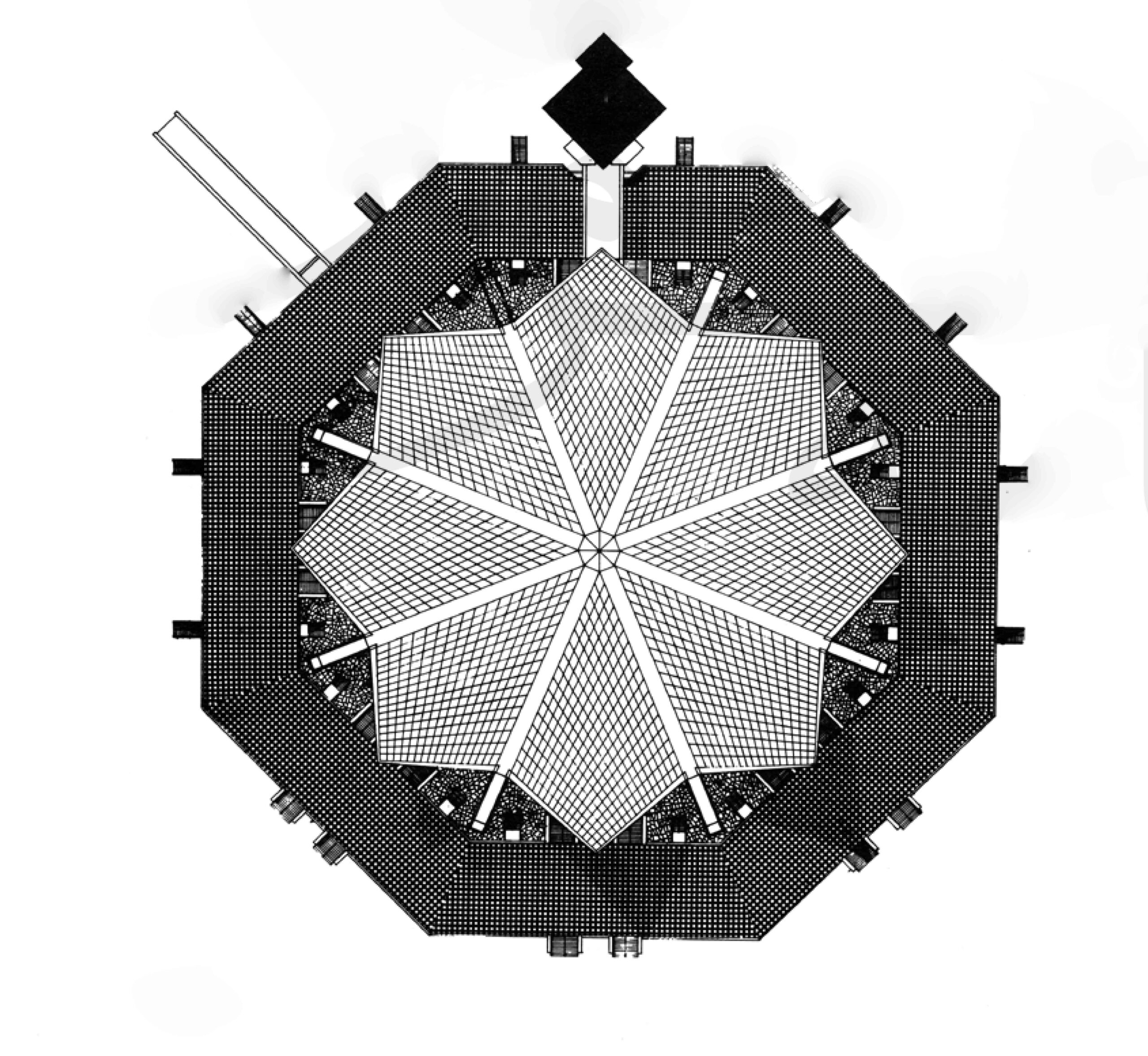

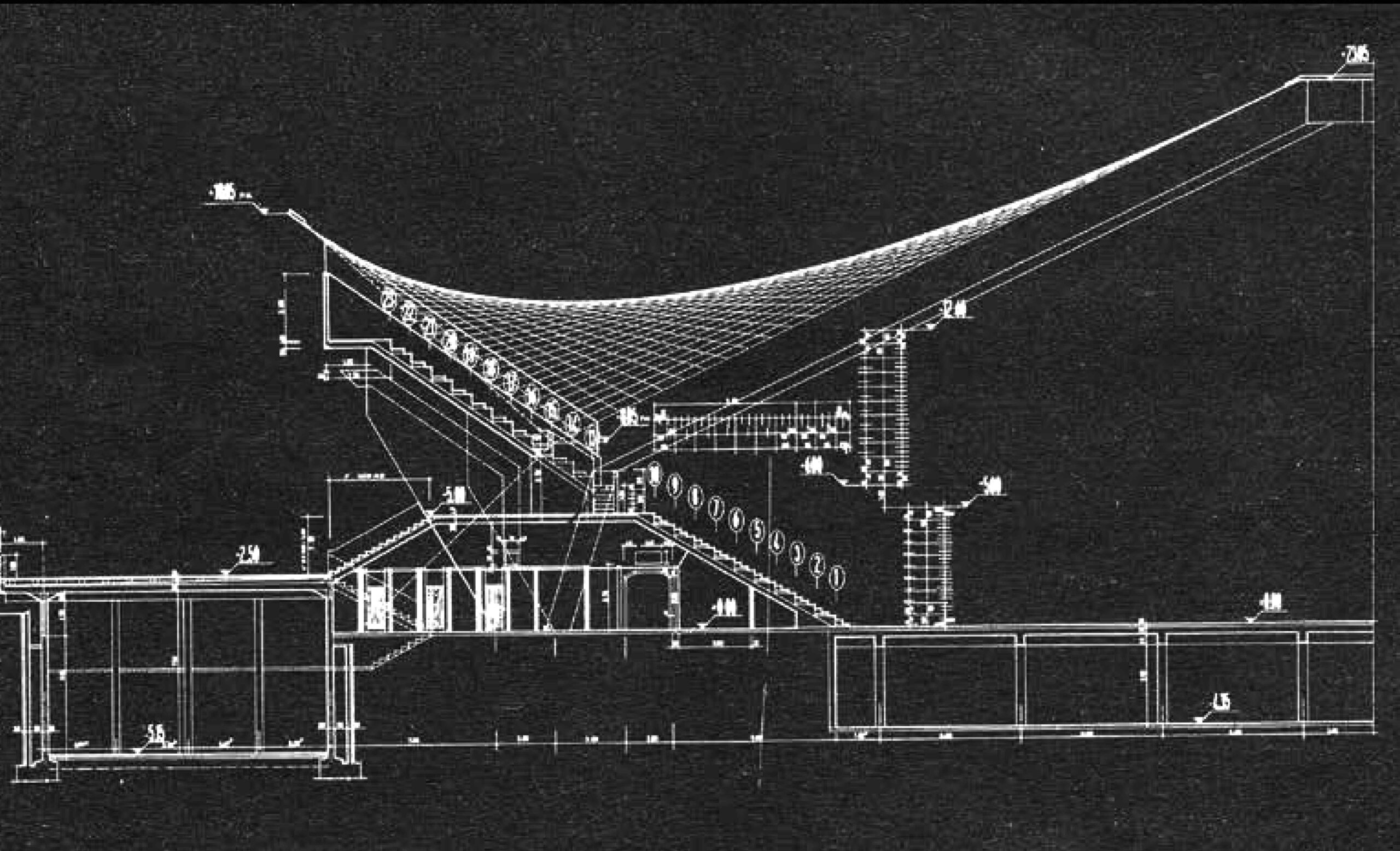

اسکلت ساختمان با بتن مسلح است که تماماً در نما باقی خواهد ماند مگر پوشش آن که پس از عایق کاری با ملات به صورت سفید تمام خواهد شد. اسکلت پوشش از هشت صفحه خطی PH بابعاد ۳۷ ۱۷ تشکیل گردیده است که تیرهای کناره خارجی بتنی و کناره های داخلی که بین هر دو PH. مشترك هستند فلزی طرح شده است کناره های داخلی که در جهت قطری در امتداد یکدیگر قرار میگیرند بصورت Portale کار میکنند و دقیقاً در نقطه اتکاء صفحه خطی روی هشت پایه (دوبه دو مشترك برای هر PH) مفصل شده اند (تکیه با مهار دور آن برای جلوگیری از حرکت جانبی نسبت به محور تیر). تیرهای کناره داخلی بصورت يك مربع ۲۲٥ در۲۲۰ تو خالی با ورق فولاد به ضخامت حدود ۳۰ میلیمتر طرح شده . است در داخل آن کلیه کابل کشیهای وسائل ،روشنائی کانالهای تهویه و بلندگو و بطور کلی تمام وسایل و احتیاجات تاسیساتی قرار دارند.

این تیر توسط عناصر تقویت کننده عمود بر سطح خارجی آن با جوش پیش بینی گردیده که راه حل دیگری هم بصورت پیچ و مهره که از نظر نصب سهل تر ولی محاسبات طولانی تر و مشکل تر را در بر دارد فکر شده است که در صورت تصمیم به اجراء آن این راه حل دوم حتماً بررسی و محاسبه خواهد شد.

در محل تقاطع این تیرهای کناره داخلی در مركز يك حلقه اتصالی هشت ضلعی وجود دارد که برای خارج شدن هوای کثیف در بالاترین نقطه سقف لوله های فولادی از ورق پایین تا ورق بالا جوش شده اند که در امتداد آنها ورقها نیز سوراخ شده اند تا هوا بطور طبیعی و یا وسایل مکانیکی در مواقع ضروری از آنها خارج شود.

هشت پایه (تکیه صفحات خطی توسط تیر کناره فلزی) با بتن مسلح بوده و داخل آنها توخالی پیش بینی شده که ارتباط هشت کانال تاسیساتی (تیر کناره داخلی فولادی) را با زیرزمین تاسیسات مرتبط می کند باین طریق ارتباط تاسیسات از زیر زمین با محفظه آدم رو تا وسط پوشش سالن مرکزی بدون دید از خارج تأمین میباشد.

سالن مرکزی با تهویه مطبوع پیش بینی شده است که تمام هوای برگشت خارج میشود و صد درصد هوای تازه بسالن هدایت میشود
